SC UPC Konnektörlü Fiber Optik Bölücü Ekleme Tipi Optik Bölücü
Ürün Açıklaması
1xN ve 2xN olmak üzere iki tip PLC Ayırıcı vardır.Bir veya iki girişten gelen optik sinyalleri tek tip olarak çoklu çıkışlara böler.Ayırıcı, birden fazla sinyali bir fiber veya iki fiber halinde birleştirmek için ters yönde çalıştırılabilir.Numaralandırma, bağlantı noktası tanımlamasını kolaylaştırmak için her çıkışta kalıcı işaretleme ile etiketlenmiştir.
Avantaj, düzgün optik dağılım, düşük ekleme kaybı, düşük polarizasyon kaybı, yüksek geri dönüş kaybı, yüksek güvenilirlik, yüksek kararlılık vb.
Teknik parametre
| Model Şartnamesi | Modeli sınıflandırmak | Dış Boyut(mm) |
| CP-PLC41(SC) | 1:4 optik yerleştirici, SC/UPC konnektörü | 130×100×25 |
| CP-PLC41(LC) | 1:4 optik yerleştirici, LC/UPC konnektörü | 130×100×25 |
| CP-PLC81(SC) | 1:8 optik yerleştirici, SC/UPC konnektörü | 130×100×25 |
| CP-PLC81(LC) | 1:8 optik yerleştirici, LC/UPC konnektörü | 130×100×25 |
| CP-PLC161(SC) | 1:16 optik yerleştirici, SC/UPC konnektörü | 130×100×50 |
| CP-PLC161(LC) | 1:16 optik yerleştirici, LC/UPC konnektörü | 130×100×50 |
| CP-PLC321(SC) | 1:32 , optik yerleştirici SC/UPC konnektörü | 267×100×50 |
| CP-PLC321(LC) | 1:32 optik yerleştirici, LC/UPC konnektörü | 267×100×50 |
| CP-PLC641(LC) | 1:64 optik yerleştirici, LC/UPC konnektörü | 267×100×100 |
| CP-PLC641(SC) | 1:64 optik yerleştirici, SC/UPC konnektörü | 267×100×100 |
| CP-PLC1281(SC) | 1:128 optik yerleştirici, SC/UPC konnektörü | 404×100×100 |
PLC Optik Ayırıcının 2×N Optik Özellikleri
| Parametre | Birim | dizin | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| çalışma bant genişliği | deniz mili | 1260～1610 | ||||||
| Ekleme kaybı | dB | ≤4.0 | ≤7,5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Polarizasyonla ilgili kayıp | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,5 | ≤0,5 |
| tekdüzelik | dB | ≤0,8 | ≤0,8 | ≤0,8 | ≤1.0 | ≤1,5 | ≤2.0 | ≤2.0 |
| Geri dönüş kaybı | dB | ≥55 | ||||||
| yönelme | dB | ≥55 | ||||||
| çalışma/depolama sıcaklığı | ℃ | -40~+85 | ||||||
PLC Optik Ayırıcının 1×N Optik Özellikleri
| Parametre | Birim | dizin | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| çalışma bant genişliği | deniz mili | 1260～1610 | ||||||
| Ekleme kaybı | dB | ≤3,8 | ≤7.2 | ≤10.5 | ≤13,8 | ≤17.1 | ≤20.1 | ≤23,7 |
| Polarizasyonla ilgili kayıp | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 |
| tekdüzelik | dB | ≤0,5 | ≤0,6 | ≤0,8 | ≤1.0 | ≤1,5 | ≤2.0 | ≤2.0 |
| Geri dönüş kaybı | dB | ≥55 | ||||||
| yönelme | dB | ≥55 | ||||||
| çalışma/depolama sıcaklığı | ℃ | -40~+85 | ||||||

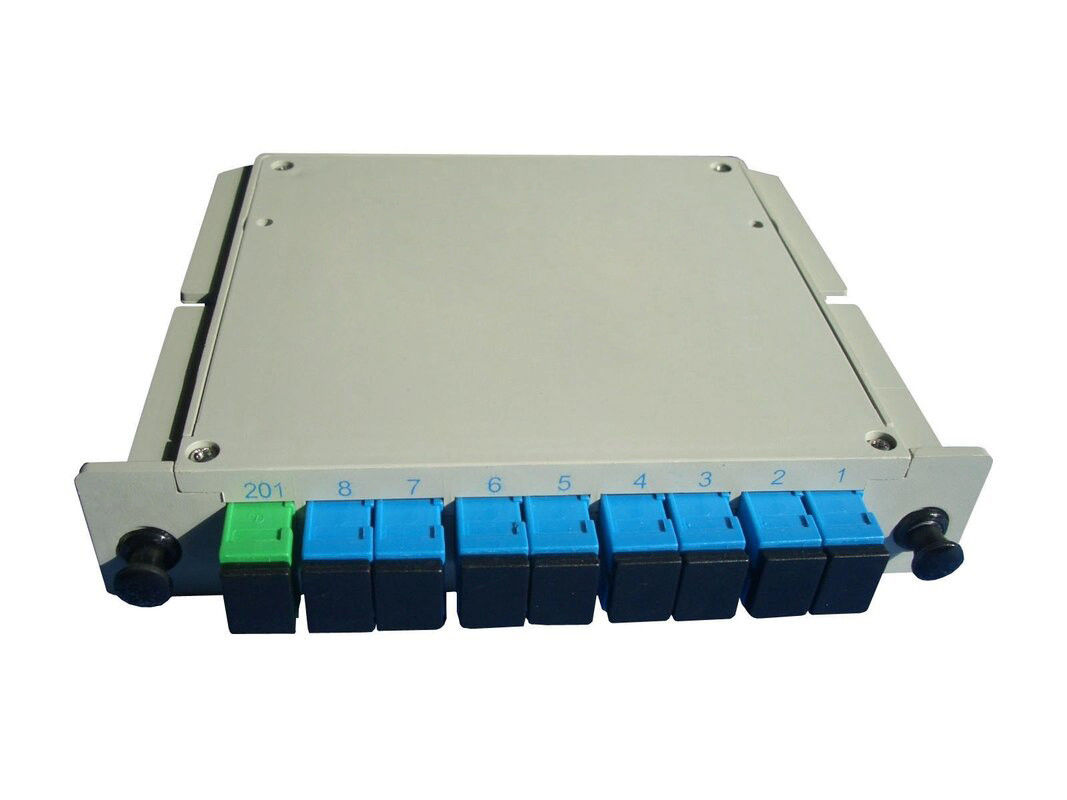

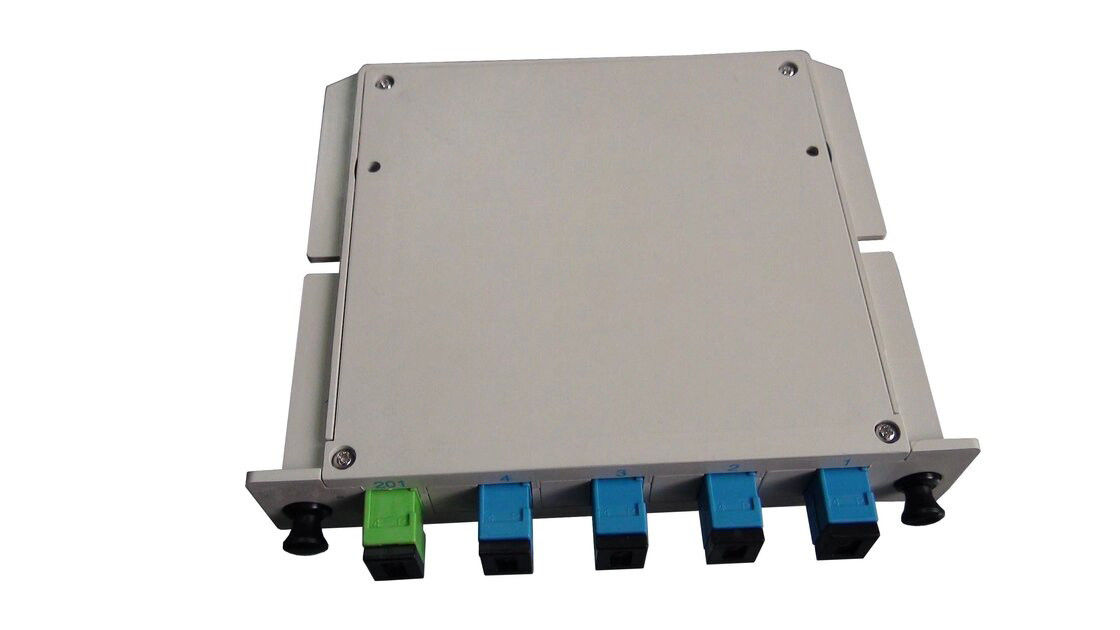

Ürün resmi
