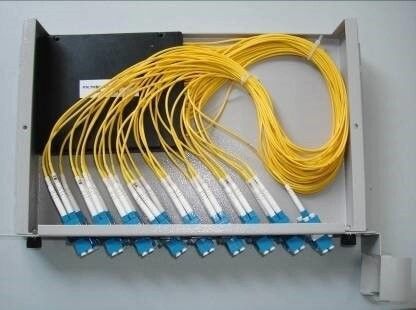

SC UPC Konnektörlü Fiber Optik Bölücü Çerçeve Tipi Optik Bölücü
Ürün Açıklaması
Düzlemsel Işık Dalgası Devresi (PLC) Ayırıcı, silika cam taban plakasına dayalı bir güç ayırıcıdır.1xN ve 2xN olmak üzere iki tip PLC Ayırıcı vardır.Bir veya iki girişten gelen optik sinyalleri tek tip olarak çoklu çıkışlara böler.Ayırıcı, birden fazla sinyali bir fiber veya iki fiber halinde birleştirmek için ters yönde çalıştırılabilir.Numaralandırma, bağlantı noktası tanımlamasını kolaylaştırmak için her çıkışta kalıcı işaretleme ile etiketlenmiştir.
Teknik parametre
| Ürün adı | Ürün tipi | Boyut (genişlik x derinlik x yükseklik) mm |
| 19 inç Çerçeve Ayırıcı Kutu 1,5U | PLC321(SC) | 487×250×65.5 |
| 19 inç Çerçeve Ayırıcı Kutu 1,5U | PLC321(FC) | 487×250×65.5 |
| 19 inç Çerçeve Ayırıcı Kutu 1,5U | PLC321(LC) | 487×250×65.5 |
PLC Optik Ayırıcının 2×N Optik Özellikleri
| Parametre | Birim | dizin | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| çalışma bant genişliği | deniz mili | 1260～1610 | ||||||
| Ekleme kaybı | dB | ≤4.0 | ≤7,5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Polarizasyonla ilgili kayıp | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,5 | ≤0,5 |
| tekdüzelik | dB | ≤0,8 | ≤0,8 | ≤0,8 | ≤1.0 | ≤1,5 | ≤2.0 | ≤2.0 |
| Geri dönüş kaybı | dB | ≥55 | ||||||
| yönelme | dB | ≥55 | ||||||
| çalışma/depolama sıcaklığı | ℃ | -40~+85 | ||||||
PLC Optik Ayırıcının 1×N Optik Özellikleri
| Parametre | Birim | dizin | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| çalışma bant genişliği | deniz mili | 1260～1610 | ||||||
| Ekleme kaybı | dB | ≤3,8 | ≤7.2 | ≤10.5 | ≤13,8 | ≤17.1 | ≤20.1 | ≤23,7 |
| Polarizasyonla ilgili kayıp | dB | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 |
| tekdüzelik | dB | ≤0,5 | ≤0,6 | ≤0,8 | ≤1.0 | ≤1,5 | ≤2.0 | ≤2.0 |
| Geri dönüş kaybı | dB | ≥55 | ||||||
| yönelme | dB | ≥55 | ||||||
| çalışma/depolama sıcaklığı | ℃ | -40~+85 | ||||||
